产品特点：

因导柱与导套之间存有间隙，所以需要使用taper lock set来确保准确合模。
如果型腔（定模镶件）和型芯(动模镶件)的对应位置没有完全吻合，型芯镶件和侧抽芯滑块等零件则会发生碰撞导致破损或引起异常磨损，有时还会造成成形产品尺寸差异及产生毛刺。

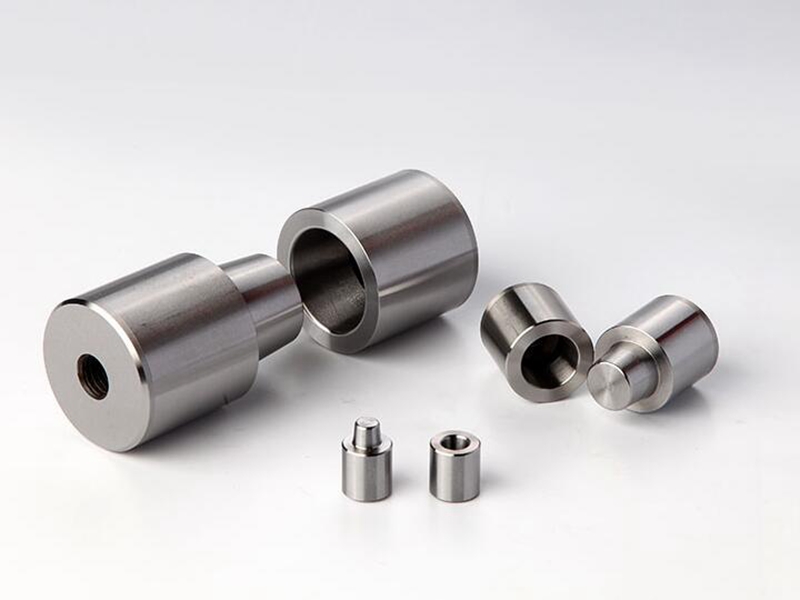

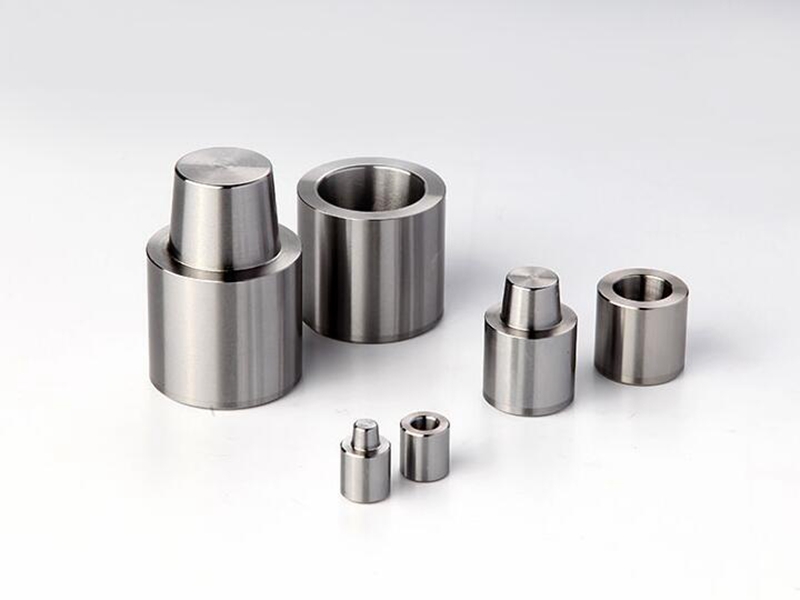

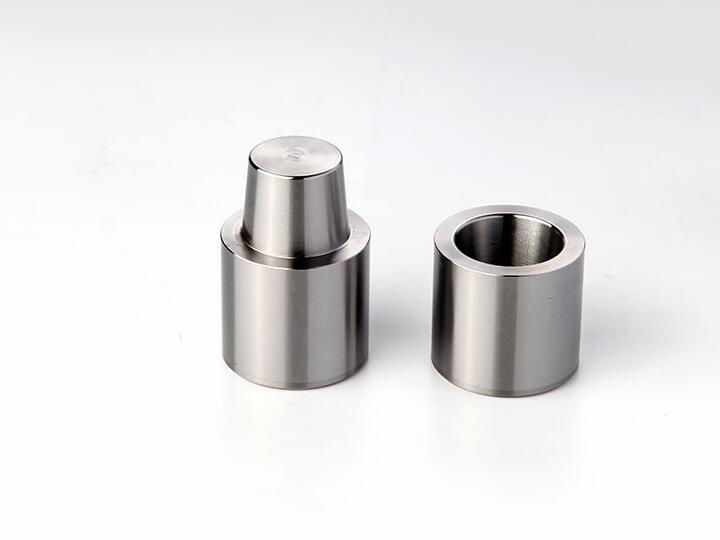

圆形定位柱可对型腔（定模镶件）和型芯（动模镶件）的对应位置进行定位，防止其错位，就可避免此类不良现象的发生。
安装在定模型腔四周,用于合模时定位。因是圆形结构,故安装部分较容易加工。
圆形定位柱分为标准型和分型面螺栓固定型两种,螺栓固定型能从分型面侧进行拆卸,易于维修保养。

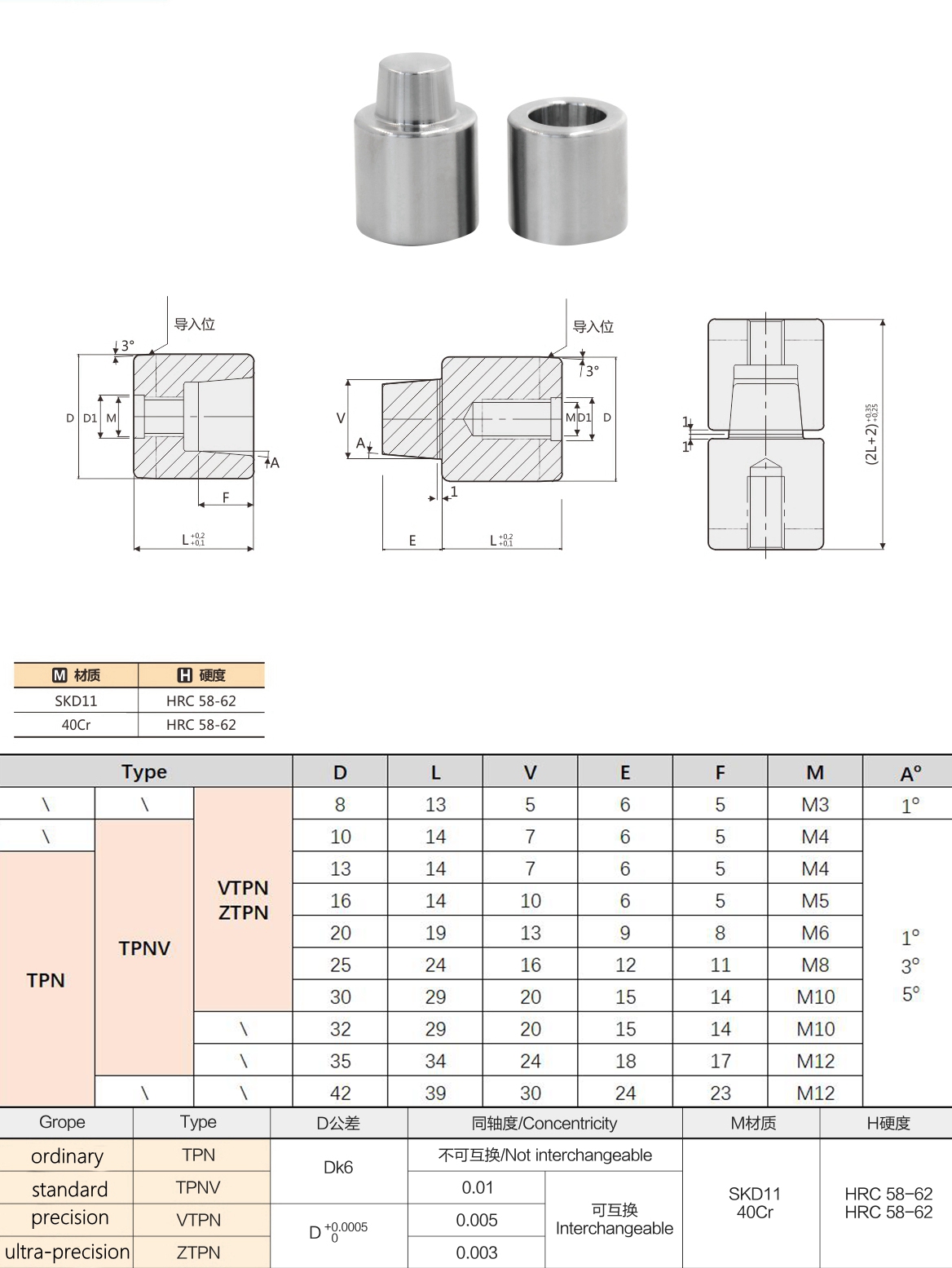

本品有根据精密度的不同分为四个等级，分别是TPN(公母件不可互配使用),TPNV（公差小于0.01），VTPN(公差小于0.005)，ZTPN(公差小于0.003).每个标准所对应有不同的规格型号，详情请看规格表。
