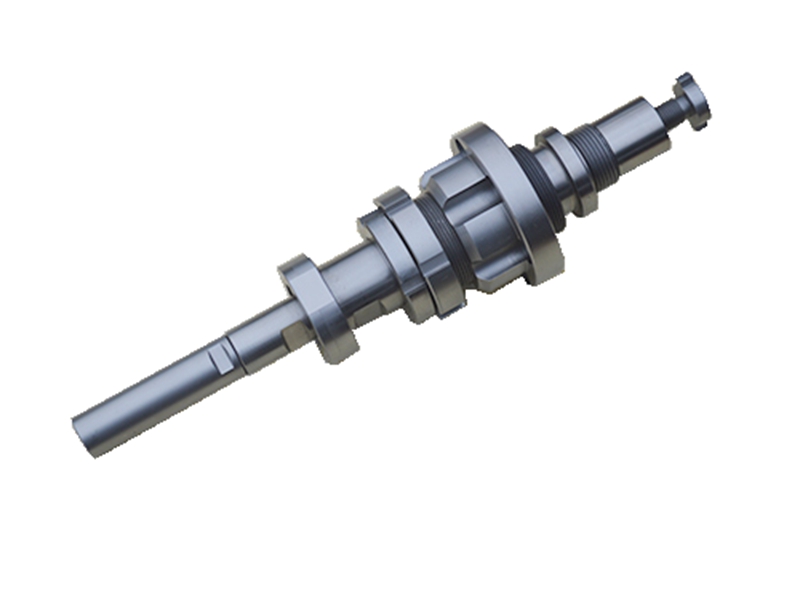

产品说明
安装使用说明：
先在模板上加工安装孔。顶针A 板及动模底板为过孔，顶针B 板加工牙孔，注意各安装孔必须同心并且加工6 个螺孔固定法兰用，具体加工尺寸请参“安装开框尺寸图”；
垂直于分型面，动模底板需另外使用杯头螺丝将法兰环固定在动模底板上，可先预紧，待其它部件安装完成后再锁紧杯头螺丝；
1、将外牙套旋入法兰环，中牙套安装在顶针B 板上，顶杆头部用连接螺栓固定在顶针A 板上；
2、旋转外牙套，调节外牙套与法兰环的相对位置即可在规定的范围内设定第一次顶出行程“H1”的位置，设定后再将外卡环紧固；
3、顶杆的尾部已攻内螺纹，以便与注塑机的中心顶杆相连接，也可使用连接杆连接。型号不同，所配置的螺纹大小也不同；
4、进行配合功能测试，查看二次顶出机构各部位是否顺畅，行程是否吻合。
5、“固定圈”在组装时已经过加固处理，为保证顶出机构正常使用，在使用前后不可随意拆卸!
6、需精准安装(一套模具上一般安装传一个顶出装置)；行程要计算准确，否则产品容易损坏。
