产品说明
产品特点：

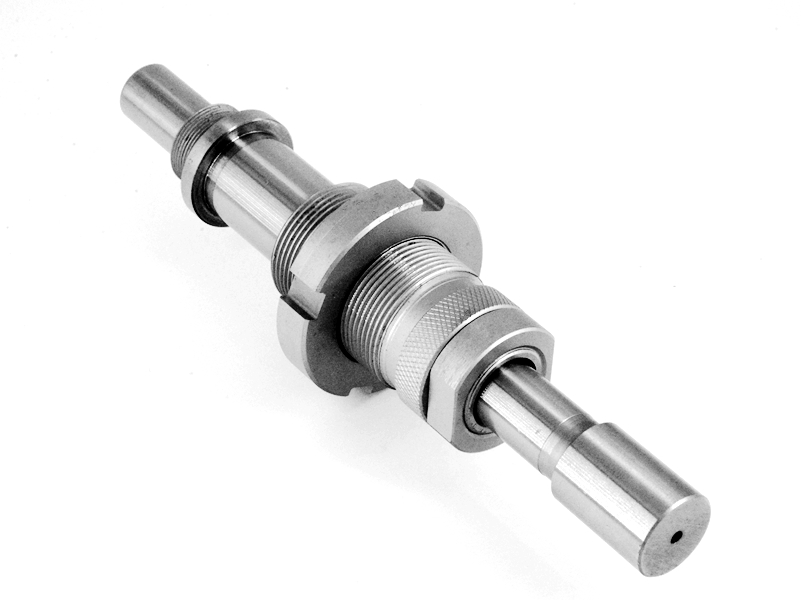

本产品与HASCO的Z169完全相同。
1. 机械互锁设计，安全可靠；
2. 顶杆采用表面高频处理，方便安装加工；
3. 重要零件采用 SKD 11 材质及优质热处理工艺， 更耐磨；
4. 产品表面增加涂层工艺，高耐磨性能大大增加了二次顶出机构的使用寿命；
5. 多种规格适用于不同大小的模具荷重要求。
安装使用说明：

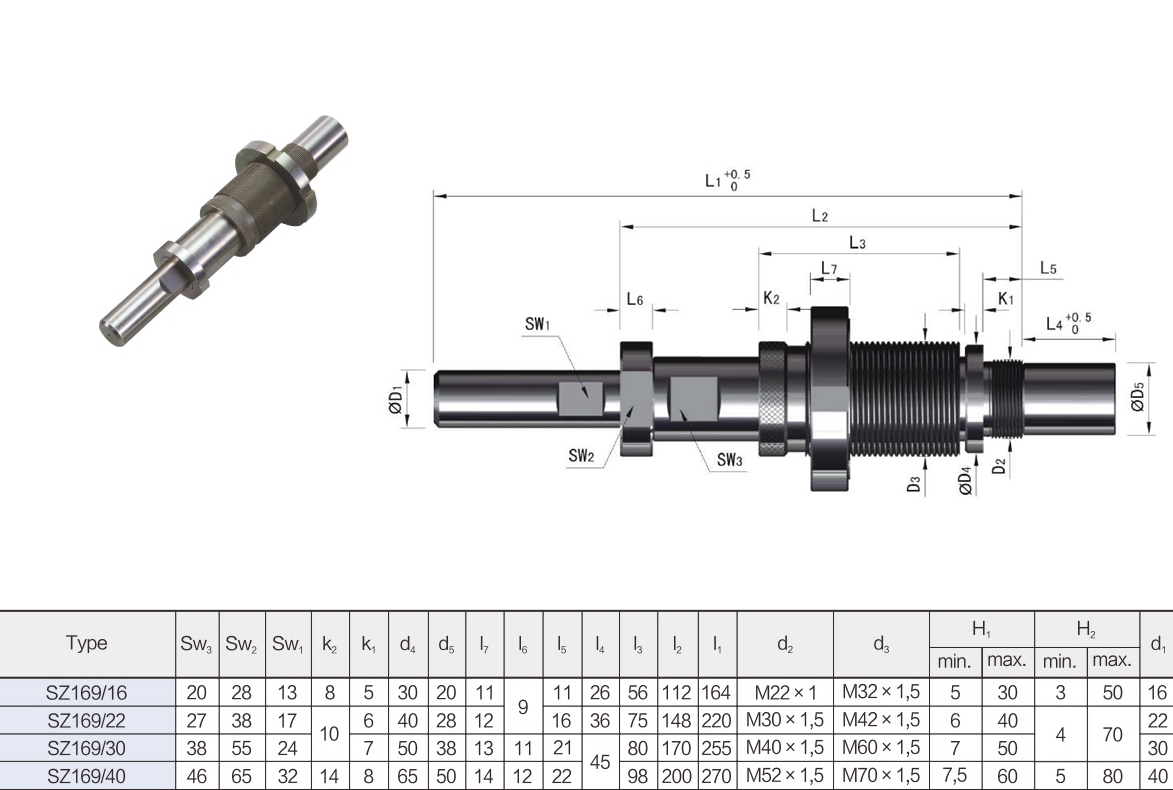

·首先在模板上加工安装孔，顶针A 板上为螺丝过孔，顶针B 板及动模底板为牙孔，牙孔加工尺寸请参考型号分别对应的”D2、D3”值。为方便安装也可自行制作法兰固定；
·其次在二次顶出机构的顶杆头部加工一安装螺孔，此安装螺孔与顶针B 板螺丝过孔尺寸对应
·将外牙套安装在动模底板上，中牙套安装在顶针B 板上，顶杆头部用螺丝固定在顶针A 板上

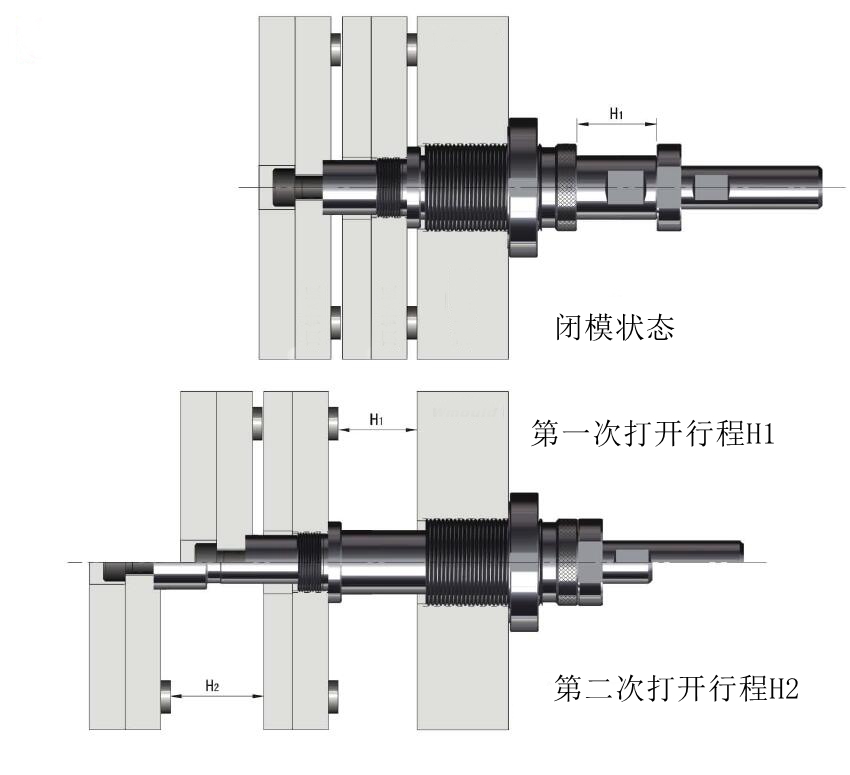

·旋转外牙套，调节外牙套与底板(法兰)的相对位置即可在规定的范围内设定第一次顶出行程“H1”的位置，设定后再将外卡环紧固；
·可在顶杆的尾部攻内螺纹，以便与注塑机的中心顶杆相连接，型号不同，所配置的螺纹大小也不同；
·进行配合功能测试，查看二次顶出机构各部位是否顺畅，行程是否吻合。
·需精准安装(一套模具上一般安装一个顶出装置)，行程要计算准确，否则产品容易损坏。
